josher

Well-known Member
Joined
Sep 5, 2010
Posts
6,745
Likes
176

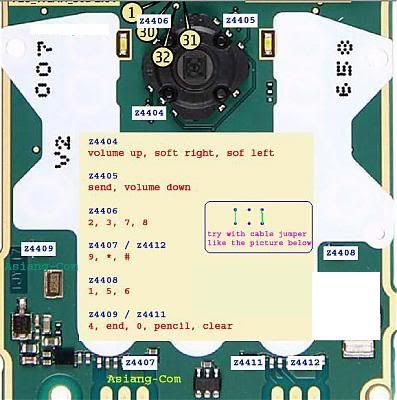

N91 keypad not working,,,,

remove esd filter then make jumber like this picture
post result


josher

Well-known Member
Joined
Sep 5, 2010
Posts
6,745
Likes
176
NOKIA LASTEST MODEL 6208c_6202c_RM-458

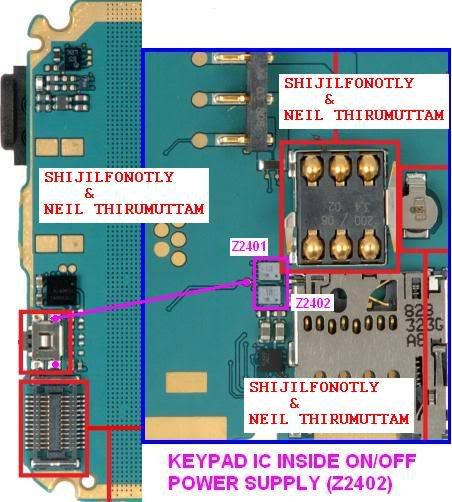

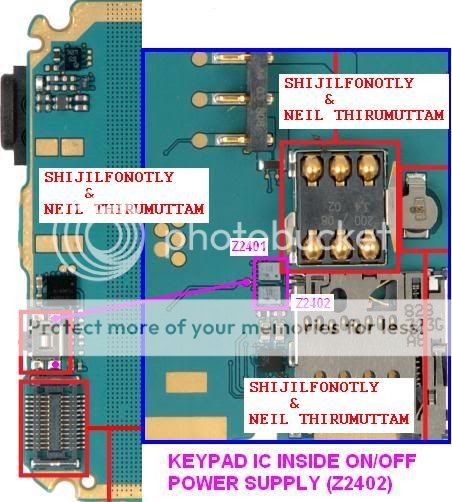

KEYPAD AND ON/OFF

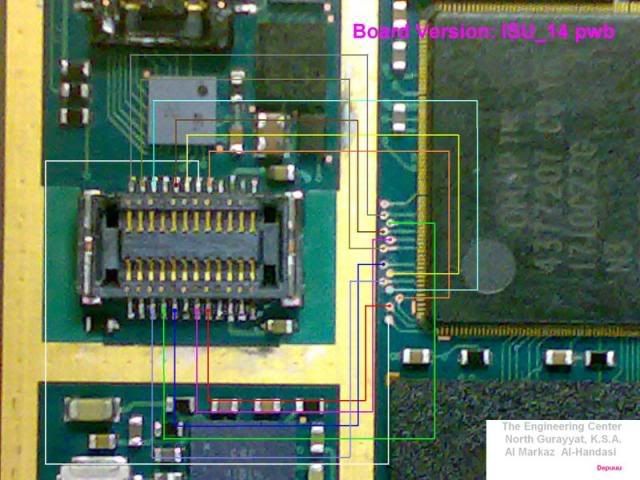

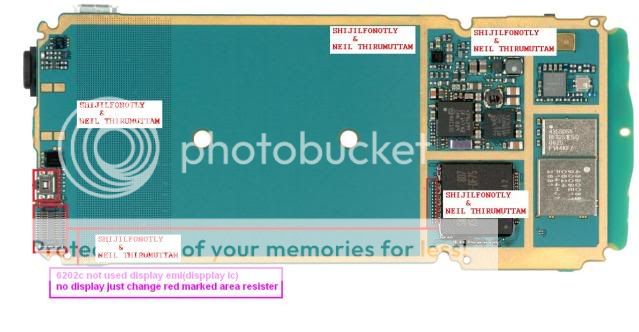

DISPLAY

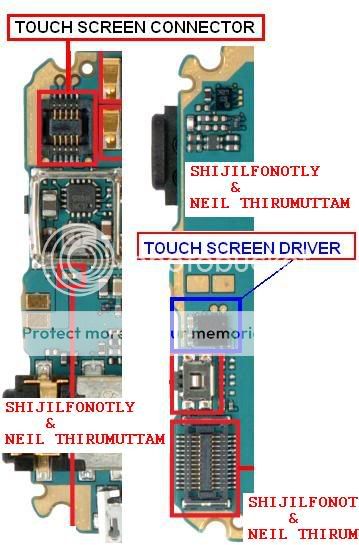

TOUCH SCREEN

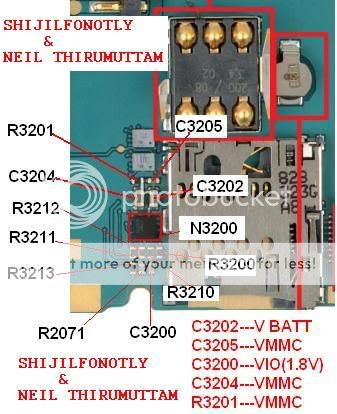

MMC


josher

Well-known Member
Joined
Sep 5, 2010
Posts
6,745
Likes
176

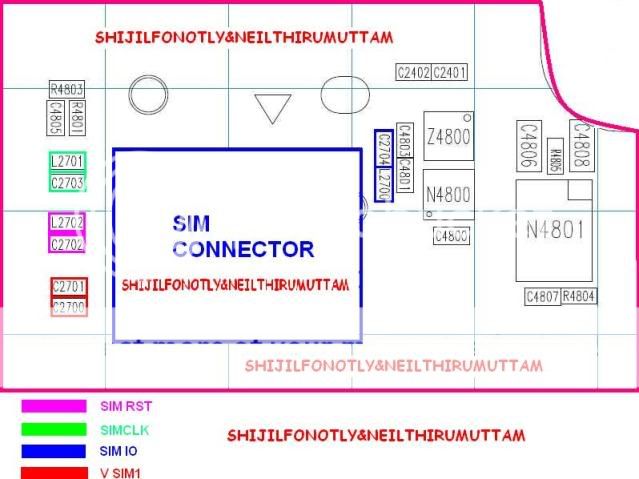

6500s Insert sim problem..

SIM RALATED COIL OR CAPACITOR INSIDE THIS TRAY
CHECK THIS PICTURE


josher

Well-known Member
Joined
Sep 5, 2010
Posts
6,745
Likes
176

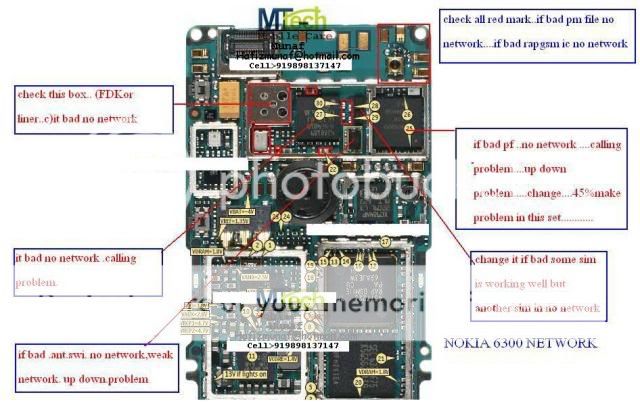

3110c and 6300 both are net work problems some times signal drop and some ttimes out of coverage and some times call ok ,two sets same problems give me solution,

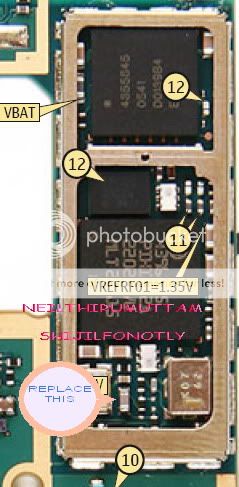

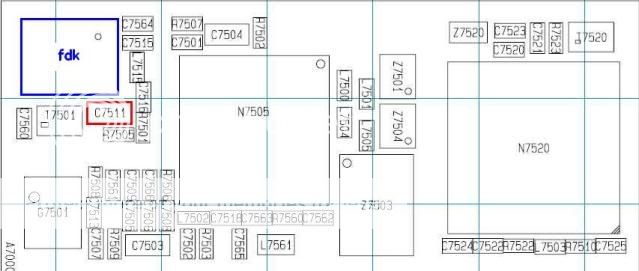

first try to change that capacitor red marked

problem not solved try this


josher

Well-known Member
Joined
Sep 5, 2010
Posts
6,745
Likes
176
SOLUTION STEP BY STEP

1)CHECK OR CHANGE STRIP
2)CLEAN PROPERLY X3500 MAIN STRIP CONNECTOR

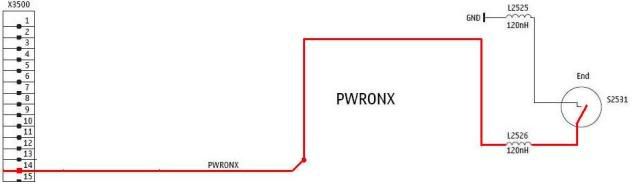

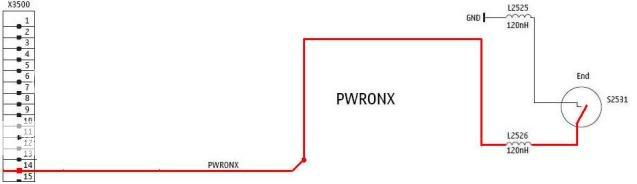

3)CHECK PWRONX CONNECTION PIN NUMBER 14 AND RESOLDRING
4)CHANGE TOP PWD(ON/OFF PAD)

5)LAST CHECK AVLIMA PIN NUMBER D9


josher

Well-known Member
Joined
Sep 5, 2010
Posts
6,745
Likes
176
Nokia N73 Blue Display. its incoming and out going calls r ok.








josher

Well-known Member
Joined
Sep 5, 2010
Posts
6,745
Likes
176
6280 and 6300 in same problem

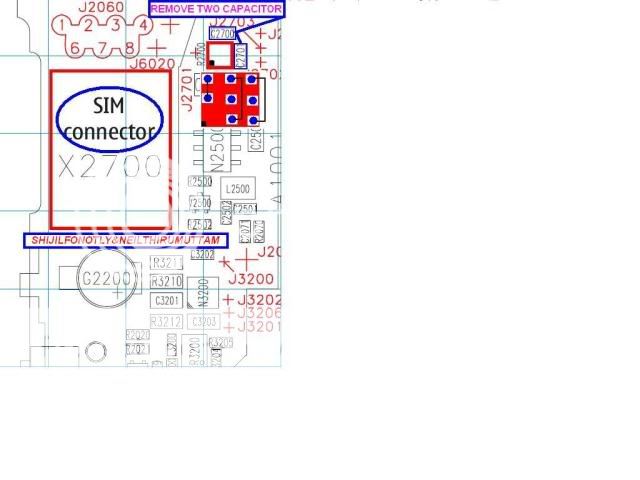

insert sim card i change sim ic and also make jumper

6300@REMOVE C2700 VSIM RELATED CAPACITOR
BECOZ THIS CAPACITOR LEAKAGE TIME VSIM VOLT DROPED
THIS TIME PHONE SIM NOT TAKEN
SAME METHODE TRY 6280
6280

6300


josher

Well-known Member
Joined
Sep 5, 2010
Posts
6,745
Likes
176
NOKIA SOME MODELS disassembly VIDEO HERE
N95 8GB
http://rapidshare.com/files/66972228...upperblock.wmv
http://rapidshare.com/files/66971533...lowerblock.wmv

N93
http://rapidshare.com/files/10027388...isassembly.wmv
http://rapidshare.com/files/10027640...isassembly.wmv

N93i
http://rapidshare.com/files/10027388...isassembly.wmv
http://rapidshare.com/files/10027640...isassembly.wmv
n91
http://rapidshare.com/files/10027733...embly_high.wmv

N90
http://rapidshare.com/files/10026943...block_high.swf
http://rapidshare.com/files/10027110...block_high.swf

N82
http://rapidshare.com/files/140065483/assembly_n82.wmv
http://rapidshare.com/files/14008827...sembly_n82.wmv

N81
http://rapidshare.com/files/87880606/n81_b_video.wmv
http://rapidshare.com/files/87879844/n81_a_video.wmv

N78
http://rapidshare.com/files/140060323/assembly_n78.wmv
http://rapidshare.com/files/14008054...sembly_n78.wmv

N76
http://rapidshare.com/files/66493355...upperblock.wmv
http://rapidshare.com/files/66492267...lowerblock.wmv

E90
http://rapidshare.com/files/66460970...upperblock.wmv
http://rapidshare.com/files/66460109...lowerblock.wmv

E70
http://rapidshare.com/files/99307178...isassembly.wmv

E65
http://rapidshare.com/files/66127201/e65_assembly.wmv
http://rapidshare.com/files/66125903...isassembly.wmv

8600
http://rapidshare.com/files/66745158/8600_assembly.wmv
http://rapidshare.com/files/66745770...isassembly.wmv

6500C
http://rapidshare.com/files/87868226/6500c_video_b.wmv
http://rapidshare.com/files/87867473/6500c_video_a.wmv

6500S
http://rapidshare.com/files/87870321...de_b_video.wmv
http://rapidshare.com/files/87869237...de_a_video.wmv
